GR5 विमानन तेल पाइपलाइन के लिए टाइटेनियम मिश्र धातु सीमलेस पाइप विमान सहायक तेल पाइप
नि: शुल्क नमूने और कूपन के लिए मुझसे संपर्क करें।
Whatsapp:0086 18588475571
WeChat: 0086 18588475571
स्काइप: sales10@aixton.com
यदि आपको कोई चिंता है, तो हम 24 घंटे ऑनलाइन सहायता प्रदान करते हैं।
xउत्पाद विवरण
| Certifications | ASTM B338, ASME SB338 | बाहरी व्यास | 10-89मिमी |
|---|---|---|---|
| Tubes Type | Seamless tubes, Welded tubes | Keyword | Aviation Oil Pipeline |
| सतह उपचार | पॉलिश किया हुआ, एनोडाइज्ड, ब्रश किया हुआ, सैंडब्लास्ट किया हुआ | Sizes | od30*3mm , od52*6mm, od50*5mm, od59*5mm |
| Length | Customizable | Package | Wooden Case |
| प्रमुखता देना | विमानन तेल पाइपलाइन सीमलेस पाइप,विमान सहायक तेल पाइप सीमलेस पाइप,GR5 टाइटेनियम मिश्र धातु सीमलेस पाइप |
||
उत्पाद विवरण

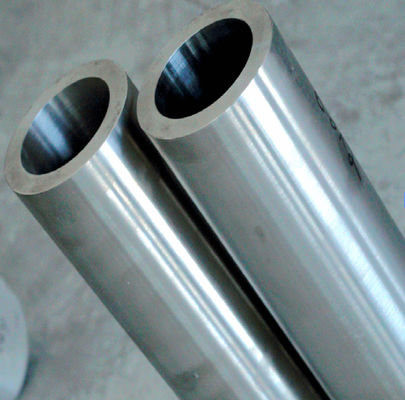

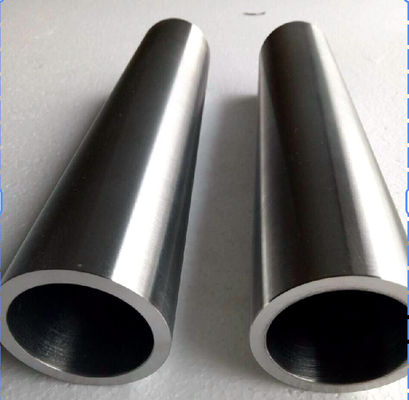

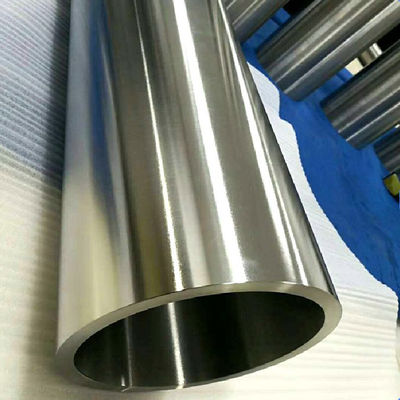

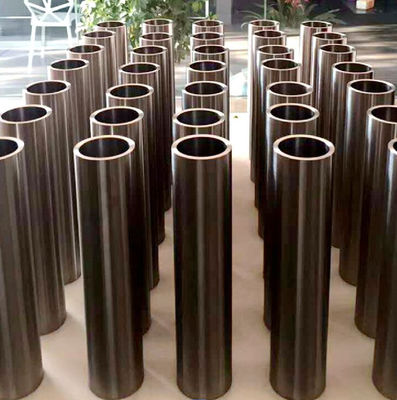

GR5 विमानन तेल पाइपलाइन के लिए टाइटेनियम मिश्र धातु सीमलेस पाइप विमान सहायक तेल पाइप
1विमानन ईंधन पाइप बनाने के लिए टाइटेनियम मिश्र धातु का उपयोग क्यों किया जाता है?
टाइटेनियम मिश्र धातु के निम्नलिखित फायदे हैं जो विशेष रूप से विमानन क्षेत्र के लिए उपयुक्त हैं:
हल्के वजनः इस्पात से लगभग 40% हल्का, वजन में कमी विमान डिजाइन की कुंजी है।
सुपर संक्षारण प्रतिरोधः विमानन ईंधन, जल वाष्प और नमक छिड़काव संक्षारण का विरोध कर सकता है।
उच्च शक्तिः यह स्टील के करीब है, एल्यूमीनियम से बहुत अधिक है, और इसमें मजबूत दबाव प्रतिरोध और विस्फोट प्रतिरोध है।
उच्च और निम्न तापमान प्रतिरोधः -250°C से 600°C तक चरम वातावरण का सामना कर सकता है।
अच्छा थकान प्रदर्शनः उच्च दबाव और कंपन वातावरण में लंबे समय तक काम, दरार और विफलता के लिए आसान नहीं है।
बहुत लंबा जीवनः सेवा जीवन पारंपरिक कार्बन स्टील या एल्यूमीनियम मिश्र धातु ईंधन पाइप की तुलना में बहुत लंबा है।
इसलिए, टाइटेनियम मिश्र धातु ईंधन पाइप ज्यादातर के लिए प्रयोग किया जाता हैः
विमान मुख्य ईंधन पाइपलाइन, इंजन परिधीय ईंधन पाइपलाइन और उच्च अंत ईंधन भरने के उपकरण के आंतरिक पाइपलाइन।
2टाइटेनियम मिश्र धातु विमानन तेल पाइप के लिए सामान्य सामग्री
सामग्री कोड पूर्ण नाम विशेषताएं
Ti-6Al-4V टाइटेनियम-6% एल्यूमीनियम-4% वैनेडियम मिश्र धातु सबसे अधिक इस्तेमाल किया, उच्च व्यापक शक्ति,
अच्छा संक्षारण प्रतिरोध, मोल्डिंग के लिए उपयुक्त
Ti-3Al-2.5V टाइटेनियम-3% एल्यूमीनियम-2.5% वैनेडियम मिश्र धातु ठंडा प्रसंस्करण और पतली दीवार वाले तेल पाइप के लिए अधिक उपयुक्त
ग्रेड 2 शुद्ध टाइटेनियम औद्योगिक शुद्ध टाइटेनियम मध्यम शक्ति, लेकिन उत्कृष्ट संक्षारण प्रतिरोध, निम्न दबाव प्रणालियों के लिए उपयुक्त
3टाइटेनियम मिश्र धातु तेल पाइप निर्माण प्रक्रिया
निर्बाध टाइटेनियम पाइप निर्माणः गर्म एक्सट्रूज़न + ठंडे रोलिंग/ठंडे ड्राइंग ताकि पाइप की दीवार समान और दोष मुक्त हो।
वेल्डेड टाइटेनियम पाइप निर्माणः टाइटेनियम स्ट्रिप बनाने के बाद लेजर वेल्डिंग, बड़े व्यास के पाइप के लिए उपयुक्त।
सतह उपचार:
ऑक्साइड परत को हटाने के लिए अचार
बाद में जंग को रोकने के लिए निष्क्रियता उपचार
परिशुद्धता आकार नियंत्रणः
पाइप व्यास सहिष्णुता आम तौर पर ±0.1mm के भीतर नियंत्रित किया जाता है
पाइप दीवार मोटाई सहिष्णुता ± 10%
4विशिष्ट प्रदर्शन संकेतक (उदाहरण के लिए Ti-6Al-4V)
तन्यता शक्तिः ≥895 एमपीए
शक्ति शक्तिः ≥828 एमपीए
लम्बाईः ≥10%
कठोरताः 280 ∼ 340 HV
घनत्वः लगभग 4.43 ग्राम/सेमी3 (40% स्टील से कम)
5. आकार विवरण
| मॉडल नं. | ओडी (मिमी) | मोटाई (मिमी) | ग्रेड | मानक | टिप्पणियाँ |
| CS6-10/1.0 | 10 | 1 | Ti-6Al-4V | एएमएस 4943 / एएसटीएम बी348 | छोटे व्यास के ईंधन सर्किट |
| CS6-12/1.2 | 12 | 1.2 | Ti-6Al-4V | एएमएस 4944 / एएसटीएम बी 861 | विमान सहायक ईंधन पाइप |
| CS6-16/1.5 | 16 | 1.5 | Ti-6Al-4V | एएमएस 4945 / एएसटीएम बी 338 | उच्च दबाव ईंधन मुख्य पाइप |
| CS6-19/2.0 | 19 | 2 | Ti-6Al-4V | एएमएस 4945 / एएसटीएम बी 861 | इंजन ईंधन वितरण पाइप |
| CS6-25/2.5 | 25 | 2.5 | Ti-6Al-4V | ASTM B861 / GB/T 3623 | ईंधन वितरण मुख्य पाइप |
| CS6-32/2.5 | 32 | 2.5 | Ti-6Al-4V | एएसटीएम बी 861 | हवाई अड्डे की भूमि पर ईंधन भरने की पाइपलाइन |
| CS6-38/3.0 | 38 | 3 | Ti-3Al-2.5V | एएसटीएम बी 862 | उच्च दबाव वाली भारी-कर्तव्य पाइपलाइन |
| CS6-50/3.5 | 50 | 3.5 | Ti-6Al-4V | एएमएस 4943 / एएसटीएम बी 861 | रिफिलिंग ब्रिज सिस्टम मुख्य पाइप |
| CS6-63/4.0 | 63 | 4 | Ti-6Al-4V | एएसटीएम बी 861 | हवाई अड्डे के तेल भंडारण प्रणाली का समर्थन |
| CS6-89/4.0 | 89 | 4 | Ti-6Al-4V | GB/T 3624 / ASTM B861 | उच्च प्रवाह तेल मुख्य पाइप |
6टाइटेनियम मिश्र धातु के तेल पाइपों के अनुप्रयोग उदाहरण
बोइंग 787 ईंधन प्रणालीः Ti-6Al-4V तेल पाइप व्यापक रूप से उपयोग किए जाते हैं।
एयरबस A350 इंजन के सहायक तेल पाइप।
सैन्य टैंकर और लड़ाकू ईंधन के मुख्य वितरण पाइपलाइन।
हवाई अड्डे के ईंधन भरने के पुल की उच्च अंत प्रणाली (उच्च संक्षारण प्रतिरोध और थकान प्रतिरोध आवश्यकताएं) ।
