ग्रेड 2 टाइटेनियम ट्यूब ASTM B861 झुकने के लिए हाइड्रोस्टैटिक परीक्षण

ग्रेड 2 टाइटेनियम ट्यूब ASTM B861 झुकने के लिए हाइड्रोस्टैटिक परीक्षण

मानकः एएसटीएम बी 861

उत्पाद: टाइटेनियम और टाइटेनियम मिश्र धातु सीमलेस पाइप

सामग्रीः ग्रेड 1 से ग्रेड 38

आकारः ओडी 0.405 " (१०.२९ मिमी) - ३६ " (९१४ मिमी)

परीक्षणः झुकने का परीक्षण/सपाट होने का परीक्षण/हाइड्रोस्टैटिक परीक्षण

उत्पाद का परिचय

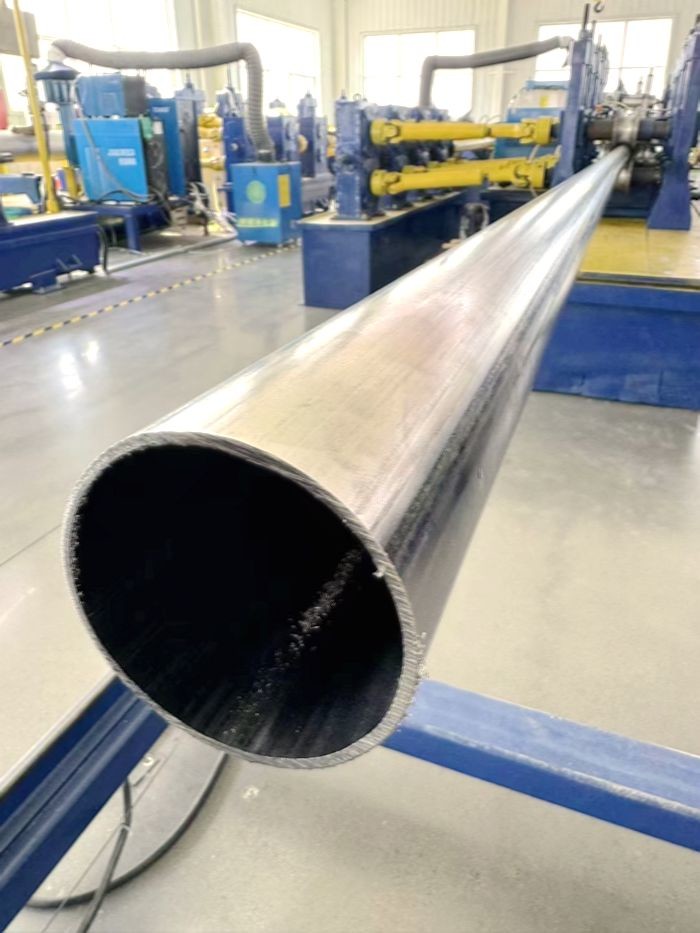

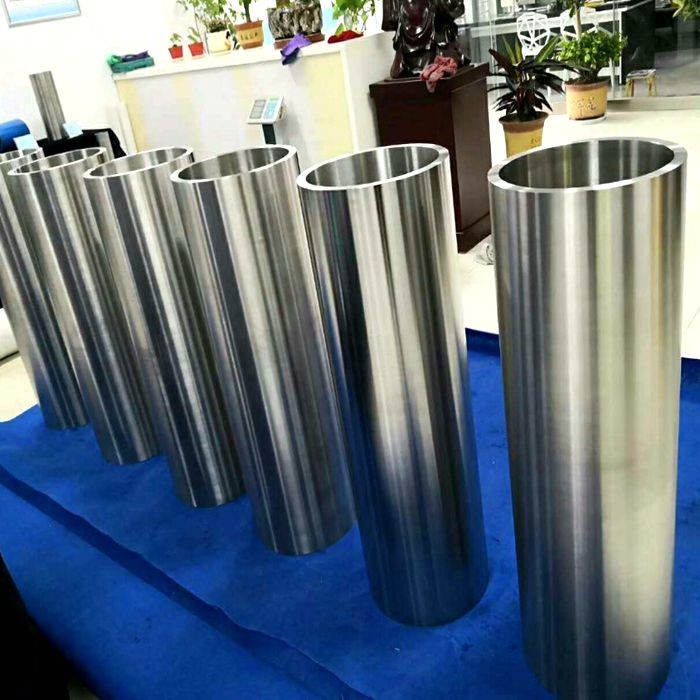

ग्रेड 2 टाइटेनियम ट्यूब रासायनिक उद्योग में आमतौर पर इस्तेमाल किया ग्रेड है। एएसटीएम बी 861 मानक विनिर्देश ग्रेड 2 टाइटेनियम ट्यूब और अन्य टाइटेनियम मिश्र धातुओं के लिए आवश्यकताओं की रूपरेखा,कुल मिलाकर 34 ग्रेड टाइटेनियम और टाइटेनियम मिश्र धातु के निर्बाध पाइपों को शामिल करते हैं जो सामान्य संक्षारण प्रतिरोध और उच्च तापमान सेवा के लिए हैं0.405 " (10.29 मिमी) से 36" (914 मिमी) तक के निर्बाध और वेल्डेड शुद्ध टाइटेनियम पाइप पूर्व-कट लंबाई और पूर्ण लंबाई में स्टॉक में उपलब्ध हैं।

टाइटेनियम एक धातु है जिसमें उच्च लचीलापन और नरमपन है, जिससे हम चीन के टाइटेनियम ट्यूब कारखानों में से एक के रूप में विभिन्न आकारों के घटकों का उत्पादन कर सकते हैं, जिसमें गोल, अंडाकार और यहां तक कि वर्ग पाइप शामिल हैं. The products produced according to the ASTM B861 specification are designed to perform well in applications where general corrosion resistance and strength at elevated temperatures are primary requirements.

विनिर्देश

उत्पादन स्थलः 16,000 वर्ग मीटर

उत्पादन लाइनः टाइटेनियम ट्यूब बिलेट्स खरीदना--रोलिंग ट्यूब--तेल निकालना--एसिड वॉशिंग--एनिल किया--सिधा करना--सतह उपचार निरीक्षण--समाप्त टाइटेनियम ट्यूब निरीक्षण।

रोलिंग मिलः 6 सेट (बढ़कर 9 सेट होने की उम्मीद है)

एनीलिंग ओवनः 9 मीटर की ट्यूब के लिए 1 सेट (ऑनलाइन एनीलिंग सिस्टम में बढ़ेगा)

एसिड वाशिंग पूल: मानक अचार उपकरण का 1 सेट।

सीधी करने वाली मशीन:3 सेट

फ्लैट-एंड चम्फरिंग उपकरणः 2 सेट

सतह उपचार उपकरण:1 सेट

अल्ट्रासोनिक दोष डिटेक्टर: 1 सेट

यांत्रिक गुण परीक्षण उपकरणः 1 सेट

एडी का वर्तमान परीक्षण उपकरणः 1 सेट

क्षमताः 300 टन प्रति माह

टाइटेनियम ट्यूब परीक्षण उपाय

झुकने का परीक्षण

एएसटीएम बी 861 के अनुसार, 2 इंच के नाममात्र व्यास के टाइटेनियम ट्यूब।(51 मिमी) और नीचे के बिना दरारें विकसित करने के लिए एक बेलनाकार mandrel है कि पाइप के नाममात्र व्यास के बारह गुना है के चारों ओर 90 ° के माध्यम से ठंडा झुकने के लिए सक्षम होना चाहिए.

हाइड्रोस्टैटिक परीक्षण

अधिकतम हाइड्रोस्टैटिक परीक्षण दबाव 3 इंच (76 मिमी) और उससे कम के आकार के ट्यूबों के लिए 2500 पीएसआई (17.2 एमपीए) या 3 इंच (76 मिमी) से अधिक के आकार के लिए 2800 पीएसआई (19.3 एमपीए) से अधिक नहीं होना चाहिए।हाइड्रोस्टैटिक दबाव कम से कम 5 सेकंड के लिए बनाए रखा जाना चाहिएजब खरीदार द्वारा अनुरोध किया जाता है और आदेश में निर्दिष्ट किया जाता है, तो ग्रेड 2 टाइटेनियम ट्यूबों का 14 इंच (356 मिमी) या उससे छोटे व्यास के साथ परीक्षण किया जाना चाहिए।,बशर्ते कि इन परीक्षण दबावों के अनुरूप फाइबर तनाव टाइटेनियम ट्यूब की न्यूनतम निर्दिष्ट प्रतिरोध शक्ति के आधे से अधिक न हो, जैसा कि 16 में दिए गए समीकरण द्वारा निर्धारित किया गया है।1यदि डेढ़ गुना कार्य दबाव 2800 पीएसआई (19.3 एमपीए) से अधिक है, तो हाइड्रोस्टैटिक परीक्षण दबाव निर्माता और खरीदार के बीच सहमत होना चाहिए।
