एन 1092-1 टाइप 32 ढीली प्लेट निकला हुआ किनारा टाइटेनियम

एन 1092-1 टाइप 32 ढीली प्लेट निकला हुआ किनारा टाइटेनियम हमेशा टाइप 02 ढीली प्लेट निकला हुआ किनारा के साथ प्रयोग किया जाएगा।

जैसा कि दिखाया गया है टाइप 32 टाइटेनियम लूज प्लेट निकला हुआ किनारा टाइटेनियम टाइप 32 वेल्ड-ऑन प्लेट कॉलर को पकड़ने के लिए बैकिंग रिंग के रूप में कार्य करता है।

पाइपिंग टाइप 02 निकला हुआ किनारा के माध्यम से टाइप 32 प्लेट कॉलर के अंत तक निकल जाती है।सचित्र पदों पर दो पट्टिका वेल्ड की आवश्यकता होती है ताकि यह सुनिश्चित किया जा सके कि केवल प्लेट कॉलर द्रव के संपर्क में हो।टाइप 32 प्लेट कॉलर और मेटिंग टाइप 01 फ्लैंज के उभरे हुए चेहरे के बीच एक फ्लैट या सर्पिल घाव गैस्केट लगाया जाएगा।गैसकेट से सटे प्लेट कॉलर की सतह खत्म 3.2 माइक्रोन ≤ रा ≤ 12.5 माइक्रोन और 12.5 माइक्रोन ≤ आरजेड ≤ 50.0 माइक्रोन के साथ एक मोड़ प्रक्रिया द्वारा प्रस्तुत की जाएगी।

एन 1092-1 टाइप 32 ढीली प्लेट निकला हुआ किनारा टाइटेनियम एक ढीली प्लेट निकला हुआ किनारा है जिसमें एक वेल्ड-ऑन गर्दन और आर = 3 मिमी का त्रिज्या है।टाइटेनियम टाइप 32 वेल्डेड कॉलर को EN 1092-1 के अनुसार पाइप के साथ उपयोग करने के लिए डिज़ाइन किया गया है और यह EN 1092-1 टाइप 04 और 05 ढीले प्लेट फ्लैंगेस के लिए वेल्डिंग के लिए उपयुक्त है।टाइटेनियम ढीला निकला हुआ किनारा दो दबाव वर्गों, पीएन 16 और पीएन 40 में उपलब्ध है, और डीएन 15 से डीएन 1000 के आकार में उपलब्ध है।

निकला हुआ किनारा प्रकार (प्रकार) दीन एन 1092-1 के रूप में

EN 1092-1 type1 (वेल्डिंग के लिए प्लेट [स्लिप-ऑन] फ्लैंगेस)
EN 1092-1 type2 (वेल्ड-ऑन प्लेट कॉलर के साथ ढीली प्लेट फ्लैंगेस)
EN 1092-1 type4 (वेल्ड-नेक कॉलर के साथ ढीली प्लेट फ्लैंगेस)
EN 1092-1 टाइप5 (रिक्त [अंधाधुंध)
एन 1092-1 टाइप 11 (वेल्ड-नेक फ्लैंगेस)
EN 1092-1 type12 (वेल्डिंग के लिए हब्ड स्लिप-ऑन फ्लैंगेस)
एन 1092-1 टाइप 13 (हबेड थ्रेडेड फ्लैंगेस)
एन 1092-1 टाइप 21 (इंटीग्रल फ्लैंगेस)
EN 1092-1 Type32 (वेल्ड-ऑन प्लेट कॉलर)
EN 1092-1 Type33 (लैप्ड पाइप एंड्स)
एन 1092-1 टाइप34 (वेल्ड-नेक कॉलर)
EN 1092-1 Type36 (लंबी गर्दन वाला प्रेस्ड कॉलर)
एन 1092-1 टाइप37 (प्रेस्ड कॉलर)

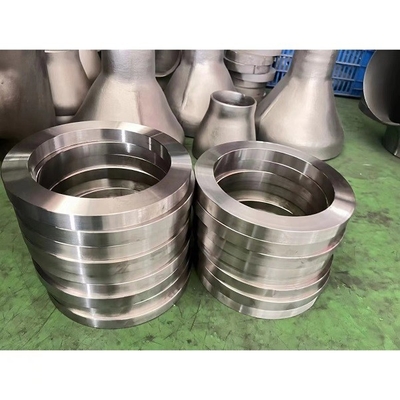

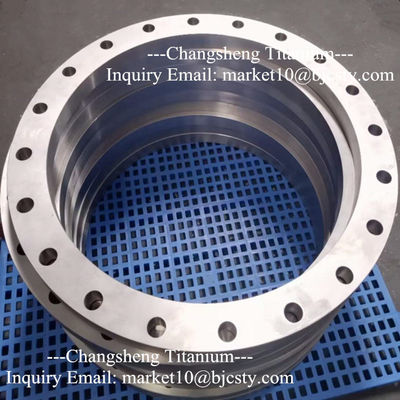

एन 1092-1 टाइप 32 ढीली प्लेट निकला हुआ किनारा टाइटेनियम का विस्तृत चित्र

EN 1092-1 टाइप 32 लूज प्लेट फ्लैंज टाइटेनियम का उपयोग क्यों करें

EN 1092-1 टाइप 32 लूज प्लेट फ्लैंज टाइटेनियम का उपयोग दो ट्यूबों या घटकों के बीच एक मजबूत, सुरक्षित कनेक्शन प्रदान करने के लिए किया जाता है जिन्हें एक साथ वेल्ड करने की आवश्यकता होती है।

टाइटेनियम टाइप 32 वेल्ड-ऑन प्लेट कॉलर को जंग और अत्यधिक तापमान का विरोध करने के लिए डिज़ाइन किया गया है, जो इसे एयरोस्पेस, ऑटोमोटिव और मेडिकल सहित विभिन्न प्रकार के उद्योगों में वेल्डिंग अनुप्रयोगों के लिए आदर्श बनाता है।

टाइप 32 टाइटेनियम ढीली प्लेट निकला हुआ किनारा भी वेल्डेड संयुक्त को एक साफ, पूर्ण रूप प्रदान करता है, और इसे पेशेवर उपस्थिति के लिए मशीनीकृत या पॉलिश किया जा सकता है।
