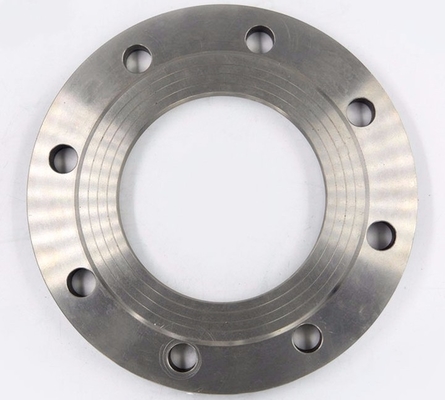

शुद्ध Gr7 Gr9 Gr11 टाइटेनियम सॉकेट वेल्ड निकला हुआ किनारा ANSI B16.5 कनेक्ट पाइप वाल्व

Gr1, Gr2, Gr3, Gr4, GR5, Gr7, Gr9, Gr11 सॉकेट वेल्डिंग निकला हुआ किनारा ANSI B16.5/ASTM B16.5

टाइटेनियम सॉकेट वेल्ड निकला हुआ किनारा एक प्रकार का निकला हुआ किनारा है जिसका उपयोग पाइप, वाल्व और अन्य उपकरणों को पाइपिंग सिस्टम से जोड़ने के लिए किया जाता है।यह टाइटेनियम से बना है, एक मजबूत और हल्की धातु जो संक्षारण प्रतिरोधी है, जो इसे कठोर वातावरण में उपयोग के लिए आदर्श बनाती है।

सॉकेट वेल्ड फ्लैंगेस के केंद्र में एक धंसा हुआ क्षेत्र होता है, जिसका उपयोग पाइप या उपकरण को जोड़ने के लिए किया जाता है।निकला हुआ किनारा तब सॉकेट वेल्ड का उपयोग करके पाइप या उपकरण से वेल्डेड किया जाता है, जो एक प्रकार का वेल्ड होता है जहां पाइप को निकला हुआ किनारा के सॉकेट में डाला जाता है और बाहर से वेल्डेड किया जाता है।यह उपकरण के दो टुकड़ों के बीच एक मजबूत, रिसाव-मुक्त संबंध बनाता है।

2. प्रासंगिक पैरामीटर

टाइटेनियम एएनएसआई निकला हुआ किनारा

तेल, गैस और पेट्रोकेमिकल उद्योग कई अलग-अलग प्रकार के टाइटेनियम फ्लैंगेस का उपयोग करते हैं, प्रत्येक प्रकार विशिष्ट परिस्थितियों में उपयोग किया जाता है ताकि निकला हुआ किनारा के जीवन को अधिकतम करने, स्थापना में आसानी और समग्र लागत हो।

वेल्ड गर्दन निकला हुआ किनारा

वेल्ड निकला हुआ किनारा वह मानक है जिसके खिलाफ अन्य सभी एएनएसआई निकला हुआ किनारा मापा जाता है जब यह ताकत और जीवन पहनने की बात आती है।लंबे वेल्ड नेक फ्लैंगेस मानक हैं क्योंकि उनका उपयोग कई अलग-अलग उच्च दबाव अनुप्रयोगों के लिए विभिन्न प्रकार के चरम तापमान पर किया जाता है और संयुक्त में अशांति और क्षरण को सीमित करने के लिए डिज़ाइन किया गया है।

स्लिप-ऑन फ्लैंगेस

सामान्य तौर पर, इन फ्लैंग्स को एक मानक लंबे वेल्ड नेक फ्लैंज की ताकत के लगभग दो-तिहाई पर रेट किया जाता है और उनके पास तुलनीय लंबी-वेल्ड नेक फ्लैंज की तुलना में लगभग एक-तिहाई का थकान भरा जीवन होता है।वे दो फ़िले वेल्ड का उपयोग करके पाइप से जुड़े होते हैं, एक निकला हुआ किनारा के बाहर और दूसरा निकला हुआ किनारा के अंदर।यह उन्हें एक पाइप पर स्थापित करने में थोड़ा अधिक समय लगता है, साथ ही निकला हुआ किनारा की बहुमुखी प्रतिभा को कम करता है क्योंकि उन्हें कोहनी और टीज़ के साथ जोड़ना संभव नहीं है।स्लिप-ऑन फ्लैंगेस के साथ उपयोग की जाने वाली सभी फिटिंग्स का सीधा अंत होना चाहिए।

ब्लाइंड फ्लैंगेस

भविष्य में पाइपलाइन नेटवर्क का विस्तार करने का विकल्प प्रदान करते हुए ब्लाइंड पाइप फ्लैंग्स पाइप, वाल्व और एएसएमई दबाव पोत के उद्घाटन को बंद कर देते हैं।इन फ्लैंगेस का उपयोग अक्सर पाइपलाइन नेटवर्क के भीतर उच्च दबाव परीक्षण के लिए भी किया जाता है।

सॉकेट वेल्ड फ्लैंगेस

सॉकेट वेल्ड फ्लैंग्स फ्लैंगेस पर स्लिप के समान ही मजबूत होते हैं, लेकिन जब थकान का प्रतिरोध करने की बात आती है तो लगभग 50% मजबूत होते हैं।ये निकला हुआ किनारा निकला हुआ किनारा के बाहर एक एकल पट्टिका वेल्ड का उपयोग करके जुड़ा हुआ है।यह उन्हें स्थापित करने के लिए कम श्रम गहन बनाता है।

थ्रेडेड फ्लैंगेस

थ्रेडेड फ्लैंगेस के बारे में सबसे अच्छी बात यह है कि उन्हें बिना वेल्डिंग के पाइप सिस्टम में स्थापित किया जा सकता है।ये ज्यादातर समय छोटे पाइप आकार के लिए उपयोग किए जाते हैं और केवल उन पाइप सिस्टम के लिए होते हैं जिनमें मोटी दीवारें होती हैं।

3. निकला हुआ किनारा का प्रकार

टाइटेनियम सॉकेट वेल्ड फ्लैंगेस आमतौर पर उन अनुप्रयोगों में उपयोग किए जाते हैं जहां उच्च शक्ति और संक्षारण प्रतिरोध की आवश्यकता होती है, जैसे कि रासायनिक, तेल और गैस और समुद्री उद्योगों में।उनका उपयोग उन अनुप्रयोगों में भी किया जाता है जहां वजन एक चिंता का विषय है, जैसे कि एयरोस्पेस और ऑटोमोटिव उद्योगों में।

यह सुनिश्चित करना महत्वपूर्ण है कि टाइटेनियम सॉकेट वेल्ड निकला हुआ किनारा सामग्री से जुड़ा हुआ है, और रिसाव को रोकने और मजबूत कनेक्शन सुनिश्चित करने के लिए वेल्डिंग प्रक्रिया सही ढंग से की जाती है।

उपनाम: वेल्डनेक स्लिप-ऑन, थ्रेडेड ब्लाइंड, सॉकेटवेल्ड और लैप-जॉइंट
